AQF Druckspeicher-Sicherheitskugelhahn

Ningbo Chaori Hydraulic Co., Ltd. befindet sich im National AAAAA Scenic Resort Xikou Town, Fenghua, Ningbo. Das Unternehmen erstreckt sich über eine Fläche von 18000 Quadratmetern und ist mit perfekten Fertigungsmaschinen und Erkennungsinstrumenten ausgestattet. Es bestand die lSO9001-2000-Zertifizierung im Jahr 2000 und verfügte über die wichtigen Zertifikate und Lizenzen, einschließlich der Special Equipment Designing and Manufacture License, ausgestellt von der General Administration of Quality Supervision, Inspektion und Quarantäne, von China, ASME-Herstellungszertifikat für Druckbehälter und EU CE-Zertifikat. Das Unternehmen beteiligte sich an der Einrichtung des nationalen Standards für Akkumulatoren.

kontaktiere uns

PREV：Akku-Sicherheitsblöcke vom Typ QFZ
NEXT：Speicherregelventilgruppe Typ AJ Sicherheitsblöcke

Produktdetails

1. Übersicht

Das Sicherheitskugelventil des AQF-Speichers besteht aus einem Absperrventil, einem Sicherheitsventil und einem Entlastungsventil. Es wird zwischen dem Akkumulator und dem Hydrauliksystem installiert, um das Ein- und Ausschalten, Überlaufen und Entladen des Akkumulatoröls zu steuern. Bedingung.

2. Modelllbeschreibung

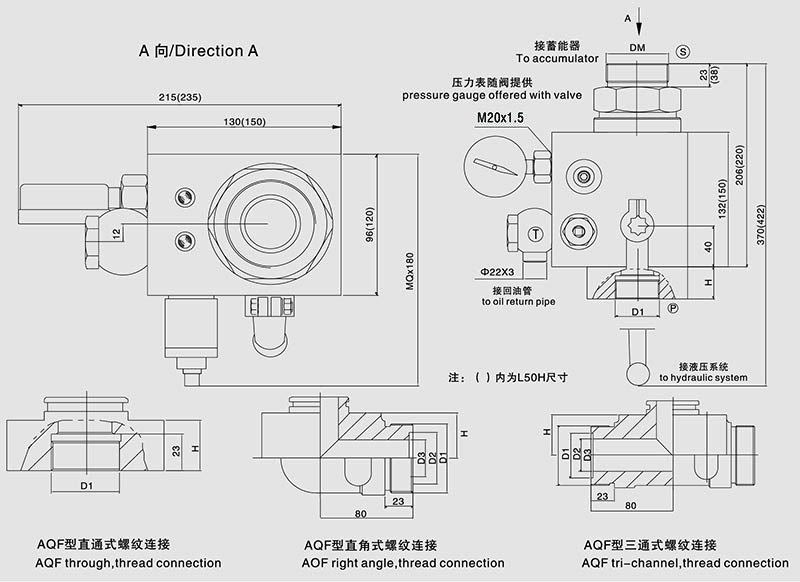

3. Abmessungen

4.der Adapter

Sicherheitskugelventiladapter (Patch Core) (QF-L25~L40) /Sicherheitsventiladapter

Die Verwendung einer Kernfüllung kann den Einsatzbereich von Sicherheitskugelhähnen erweitern: Beispielsweise kann ein 100-Liter-Speicher durch die Anpassung der Kernfüllung mit einem Sicherheitskugelhahn mit kleinem Durchmesser ausgestattet werden, wodurch das Problem des Anschlusses an einen kleinen Durchmesser gelöst wird ein großer Akkumulator; auch das Umgekehrte gilt. Gleichzeitig wird das Problem der Austauschbarkeit zwischen importierten Akkumulatoren und inländischen Akkumulatoren gelöst.

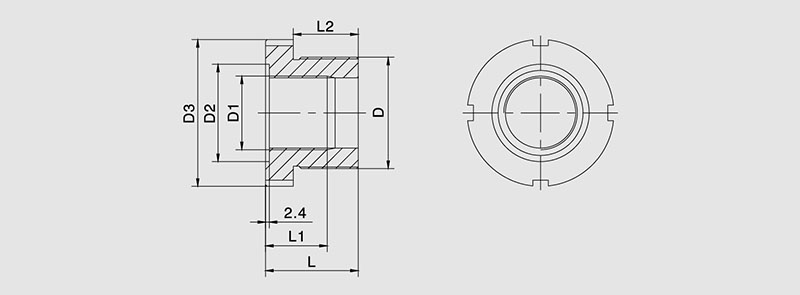

Adapter für Sicherheitskugelventil (Füllkern) (QF-L25~L40)

Patch-Core-Modell	D	D1	D2	D3	L	L1	L2	Gewicht (kg)
QF-L25	M60x2	M42x2	68	80	50	28	35	1.52
QF-L40	M72x2	M60x2	80	95	60	38	42	2.15

5. Technische Spezifikationen

Modell	Nenndruck	Umgebung der Druckregelstation)	Nenndurchmesser	Nenndurchfluss	Grundgröße)					Anwendbares Akkumulatormodell	Gewicht (kg)
Model					H	D3	D2	D1	DM	Für Akku
AQF-L25H ※-A					31.5	24		M33x2	M27x2 M42x2	NXQ-1.6-10※-L-A
A〇F-Ls25H ※-A	10	H1=3,5-14	25	100	30	22	35	M42x2			17
A〇F-Lw25H ※-A
AQF-L32H※-A					31.5	30		M42x2	M42x2 M60x2
A〇F-Ls32H ※-A	20	H2=7-21	32	160	36	26	40	M52x2			17.5
A〇F-Lw32H ※-A										NXQ-10〜 100 ※-LA
AQF-L40H ※-A					31.5	36		M48x2	M60x2 M72x2
A〇F-Ls40H ※-A	31.5	H3 = 14-31,5	40	250	40	32	45	M60x2			18.5
AQF-Lw40H ※-A
AQF-L50H ※-A			50	500	36	48		M72x2	M72x2		20

6.Bestellhinweise

①Der vollständige Name des Modellcodes muss bei der Bestellung angegeben werden, wie z. B.: Arbeitsdruck 31,5 MPa, Durchmesser 20 mm, Anschluss 3-Wege-Verbindung, Gewinde des Speicheranschlusses M42x2, Sicherheitskugelventil: AQF-LW20H3-A/M42x2

②Bei besonderen Anforderungen an die Sicherheitsventilgruppe wenden Sie sich bitte an unser Unternehmen.

③Das Unternehmen behält sich das Recht vor, das Design ohne vorherige Ankündigung zu ändern.
