1. Übersicht

Die Akkumulator-Sicherheitsgruppe vom Typ QFZ besteht aus einem Hochdruck-Kugelkern-Absperrventil, einem direkt wirkenden Entlastungsventil und einem kleinen Absperrventil, das die Funktionen Öffnen und Schließen, Sicherheit, Entladeventile usw. hat.

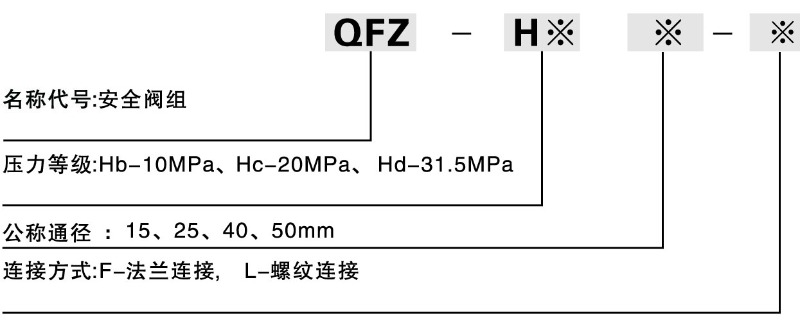

2. Modellllbeschreibung

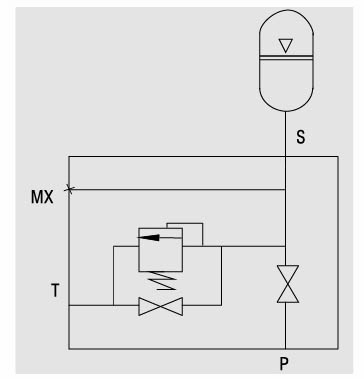

3.Struktur schematisches Diagramm

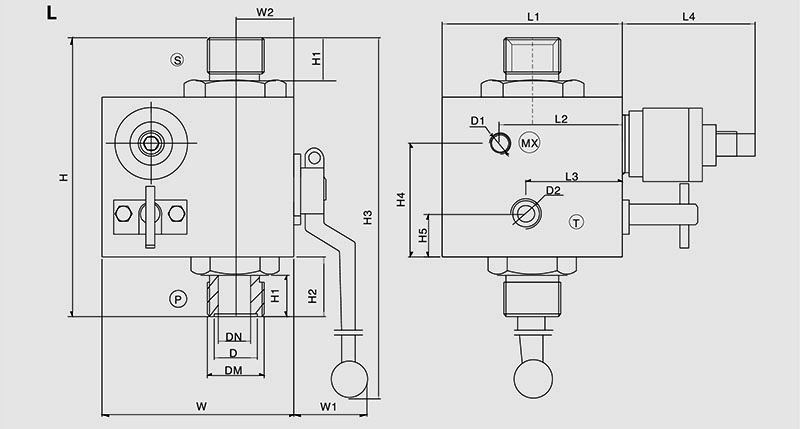

4. die Gesamtgröße

①Technische Daten (mit Gewinde)

Modell	DN	PN	Grundgröße/Abmessung (mm)																	Gewicht (kg)
Model	(mm)	(Mpa)	L1	L2	L3	L4	H	H1	H2	H3	H4	H5	W	W1	W2	D	D1	D2	DM(S)	Gewicht
〇FZ-h^15L	15	10	85	58	46	68	131	20	28	201	53	20	90	33	28	20			M27X2	5
QFZ-H^25L	25	20	90	58	46	68	167	23	31	262	76	23	110	44	37	35	M10X1	M18X1,5	M42X2	9
QFZ-H^40L	40		100	65	46	68	200	30	40	318	90	35	140	45	48	52			M60X2	19
〇FZ-h^50L	50	31.5	120	70	46	68	240	30	40	377	115	56	160	50	60	63			M72X2	27

②Technische Daten (Flanschtyp)

Modell	DN	PN	Grundgröße/Abmessung (mm)																	Gewicht (kg)
Model	(mm)	(Mpa)	L1	L2	L3	L4	H	H1	H2	H3	H4	H5	W	W1	W2	D	D1	D2	AxA(S)	Gewicht
〇FZ-_15F	15	10	85	58	46	68	115	11	20	193	53	20	90	33	28	22.5			56	5
QFZ-H^25F	25	20	90	58	46	68	155	14	25	256	76	23	110	44	37	35	M10X1	M18X1,5	74	9
QFZ-H^40F	40		100	65	46	68	180	18	30	30	90	35	140	45	48	52			96	19
〇FZ-h^50F	50	31.5	120	70	46	68	230	20	35	372	115	56	160	50	60	65			110	27

5.Bestellhinweise

①Der vollständige Name des Modellcodes muss bei der Bestellung angegeben werden, z. B.: Arbeitsdruck 31,5 MPa, Durchmesser 40 mm, Anschlussmethode ist Sicherheitsventilgruppe vom Flanschtyp: QFZ-Hd40F

②Bei besonderen Anforderungen an die Sicherheitsventilgruppe wenden Sie sich bitte an unser Unternehmen.

③Das Unternehmen behält sich das Recht vor, das Design ohne vorherige Ankündigung zu ändern.
